FMR230、FMR231、FMR240、FMR244、FMR245

　　連續非接觸測量，4～20mA兩線制，適用于防爆場合。

應用

　　Micropilot M 被設計用于對液體、顆粒及漿料進行連續非接觸的物位測量。測量不受介質變化、溫度變化、惰性氣體及蒸汽的影響。

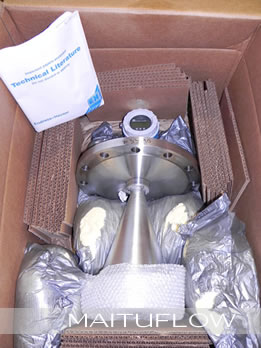

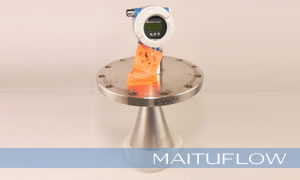

　　FMR230：喇叭天線，頻率為6GHz，特別適用于緩沖罐和過程罐的測量。采用經濟的4...20 mA兩線制測量技術，適用于在防爆危險區域中使用。Micropilot FMR230特別適用于緩沖罐和過程罐的物位測量。FMR230用于液體、漿料、泥漿和固體的連續、非接觸式物位測量。測量不受介質變換、溫度變化、氣體層或蒸汽的影響。

　　FMR231：桿式天線，頻率為6GHz，適用于需要強的化學品適應性的場合。特別適用于在化工行業和防爆危險區域中使用。Micropilot FMR231用于在需要滿足高化學兼容性的測量場合中測量。帶屏蔽段的桿式天線：在狹窄安裝短管中可靠測量，即使安裝短管中有冷凝和粘附。FMR231用于液體、漿料、泥漿和固體的連續、非接觸式物位測量。測量不受介質變換、溫度變化、氣體層或蒸汽的影響。

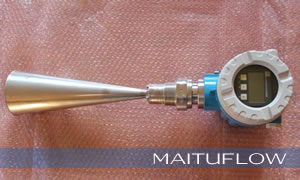

　　FMR240：具備小的喇叭天線(1½")，頻率為26GHz,精度為±3mm，特別適用于小型容器。導波管可用于水平或豎直的罐中。小容器測量和防爆危險區域測量的理想選擇。帶小喇叭天線(40 mm (1?"))的FMR240是小容器物位測量的理想選擇。FMR240用于液體、漿料、泥漿和固體的連續、非接觸式物位測量。測量不受介質變換、溫度變化、氣體層或蒸汽的影響。

　　FMR244：喇叭天線，頻率為26GHz，精度為±3mm，抗腐蝕性強。性價比最優的雷達。Micropilot FMR244采用經濟的4...20 mA兩線制測量技術，適用于防爆危險區域。帶80mm喇叭天線的FMR244還可以用于料位測量。FMR244用于液體、漿料、泥漿和固體的連續、非接觸式物位測量。測量不受介質變換、溫度變化、氣體層或蒸汽的影響。

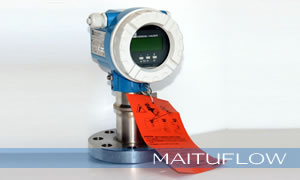

　　FMR245：最高工作溫度為200℃，頻率為26GHz，精度為±3mm，抗腐蝕性強易于清理。200℃的高溫耐受能力，易清洗。Micropilot FMR245采用經濟的4...20 mA兩線制測量技術，適用于防爆危險區域。FMR245用于液體、漿料、泥漿和固體的連續、非接觸式物位測量。測量不受介質變換、溫度變化、氣體層或蒸汽的影響。

產品性能

　　·兩線制技術，經濟型，差壓儀表和平衡浮子的優良替代品。兩線制技術降低了接線成本，易于集成至現有系統中
　　·非接觸測量：不受介質特性的影響
　　·通過數文顯示菜單輕松進行現場操作
　　·通過操作軟件(ToF Tool)實現簡便的組態、文件編制及診斷
　　·具備2個頻率范圍-約6GHz(FMR230/FMR231)及26GHz(FMR240/244/245)：無干擾，適用于任何應用場合
　　·HART或PROFIBUS-PA通信協議及基金會現場總線協議
　　·高溫：適用于高達+200℃（392℉）的過程溫度，當采用高溫天線時可達+400℃（752℉）
　　·帶有屏蔽管的桿式天線：可在狹窄的加接管及有冷凝和粘附的加接管內可靠測量

功能與系統設計

　　·測量原理：MicropilotM 是一種"俯視式"時間行程測量系統。用于測量從參考點(即過程連接點)到物料表面的間距。天線發出微波脈沖，在被測物料表面產生反射，并被雷達系統所接收。

　　·輸入：天線接收反射的微波脈沖并將其傳輸給電子線路，微處理器對此信號進行處理，識別出微波脈沖在物料表面所產生的回波。明確的信號識別由PulseMaster軟件完成，該軟件凝聚了多年的時間行程測量的經驗。通過該軟件的專利算法可達到毫米級精度。

　　·輸出：Micropilot通過輸入空罐高度E(=零點)、滿罐高度F(=滿量程)及一些應用參數來進行設定。應用參數將自動使儀表適應測量環境。對電流輸出型儀表，數據點"E"和"F"分別對應于4mA 和20mA 輸出，對數字輸出型和顯示模塊，則分別對應于物位的0%和100%�？稍诂F(xiàn)場或遠程手工或半自動地通過輸入表格進行線性化(最多32個點)，以便對球罐、臥式柱型罐及錐底罐中的物位進行測量

資料下載：Micropilot M FMR230_231_240_244_245
