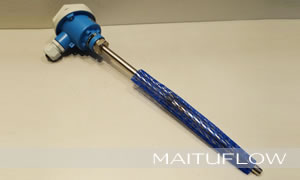

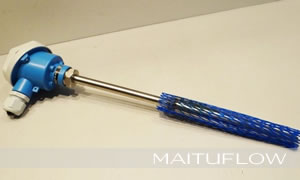

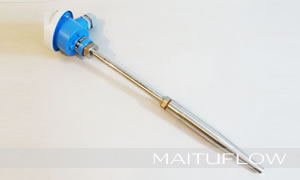

Omnigrad S TR15
法蘭或焊接式過程連接的RTD支架，配有棒式安裝熱套管和可更換的芯子，PCP（4...20mA），HART或PROFIBUS-PA電子部件。
應用
德國E+H TR 15 Omnigrad M溫度傳感器為熱電阻溫度計，特別適用于惡劣的化工工業和高溫高壓，高流量的場合（例如：蒸汽或氣體的儲罐或管道）。傳感器由帶有保護套的測量探頭和一個接線盒組成，其中包含了用于各種測量之間轉換的變送器。采用符合DIN 43772標準（4/4F）的模塊化設置和結構，可以適用于幾乎所有惡劣的溫度環境和機械應力的工業過程應用。
性能和優點
接液部分材質為SS 316Ti/1.4571和13CrMo4-5/1.7335；焊接式或法蘭過程連接；用戶自定插入長度
表面粗糙度Ra<1.6μm；獨立的延長管；可選熱套管；不銹鋼，鋁制或塑料外殼，防護等級IP65到IP67
可更換的礦物絕緣芯子 ；PCP變送器（4...20mA,可改進精度）HART和PROFIBUS-PA 2線制，安裝于接線盒內部
A級精度（DIN EN60751）或1/3DIN B的Pt100傳感元件；Pt100繞線（-200...600℃）或薄膜（-50...400℃）
冗余的雙Pt100；Pt100 4線制，雙Pt100 3線制；ATEX 1 GD EEx ia認證、材料認證（3.1.B）、壓力測試、EA標定認證
Omnigrad S TR88
帶延長管的RTD支架，可更換芯子，HART或PROFIBUS-PA電子部件。
應用
TR 88 Omnigrad S熱電阻溫度傳感器，用于衛生型場合（食品、制藥和精細化工工業）。由帶保護套管（TR 47）或不帶保護套管（TR 48）的測量電極和接線盒組成，其中包括轉換各種測量變量的變送器。熱套管連接（TR 47）或球形過程連接（TR 48）。
性能和優點
3-A認證；接液部分材質為SS 316L/1.4435；用戶自定插入長度（TR 48）；響應時間短、耐高壓
表面粗糙度Ra<0.4μm，進行或不進行電解法拋光
不銹鋼，鋁制或塑料外殼，所有材質外殼都容易清洗，最低IP65（IP68可選）
PCP（4...20mA,可改進精度）HART和PROFIBUS-PA 2線制變送器
Pt100傳感元件，A級精度（DIN EN 60751）
冗余的雙Pt100
ATEX 1GB EEx ia認證（TR 47）
材料認證（3.1.B）
EA標定認證
鐵酸鹽成分認定
傳感器匹配標定
TR 47配或不配有熱套管
