英威騰（Invt）CHV160系列多泵恒壓供水專用型變頻器

一、產品簡介

　　CHV160系列高性能多泵恒壓供水專用變頻器，是匯集英威騰公司在恒壓供水控制上多年應用、改造經驗，依據市場需求，推出的一款專注于多泵恒壓供水市場的產品。系統采用先進的控制理論，內置PID控制器，可根據管網壓力的變化自動調節水泵轉速及水泵的投切，實現管網水壓的恒定控制。
　　產品結構緊湊，符合國際標準的防護設計；性能穩定、運行可靠、并具有顯著的節能效果，同時設計了多種保護功能，對控制系統及供水管網實現有效的保護，極大提高了供水系統的自動化水平。

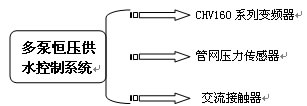

二、控制模式

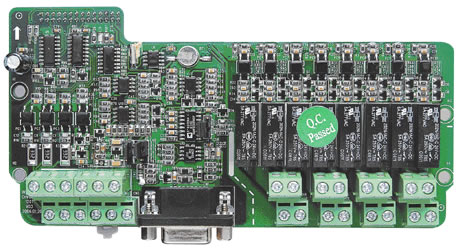

三、供水控制板圖示

四、技術特點

變頻器綜合技術特點：
　　功率范圍： 5.5~700Kw；
　　輸入電壓范圍：常壓380V±15%或者中壓660V~690V/1140V±10%；
　　過載能力： 120%額定電流 60s； 150%額定電流 10s；
　　載波頻率： 1.0K～16.0KHz；可根據溫度和負載特性自動調整；
　　PID控制： 配有壓力專用PID閉環控制功能；
　　故障保護： 提供多種保護功能及故障顯示信息；
供水系統綜合技術特點：
　　可配置常規水泵、休眠泵、排污泵等，實現最多七臺泵的控制；
　　控制模塊內部集成時鐘芯片，并配置工作電源，方便定時控制；
　　每天可設定八段時間壓力，以適應實際供水的需求變化；
　　休眠、定時輪換、小流量自動停機節能運行；
　　進水池液位檢測及控制，防止水源的二次污染；
　　管網超/欠壓保護、自動完成故障泵的記錄及備用泵的投切；
　　提供標準的RS232和RS485串行通訊，采用MosBus通訊協議；

五、應用領域

　　高層建筑、住宅小區、企事業單位的生活、暖通、消防給水系統；
　　中央空調循環系統和分質供水系統；工礦企業生產用水，如循環冷卻水、工業鍋爐供水系統等；
　　油田輸油管道，油庫、油泵站、油港等恒壓輸油系統；
　　自來水廠、給水加壓泵站； 污水、廢水處理；
　　大型廣場、公園綠地和農場的排灌系統
