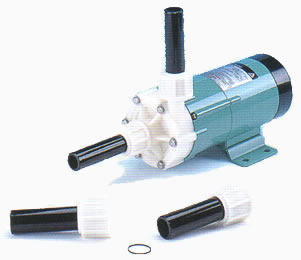

日本易威奇Iwaki-MD系列磁力泵

易威奇磁力泵-MD系列：世界最暢銷的磁力泵。
MD系列磁力泵具有結構小巧，絕對防漏和很高的性能，在世界各地廣泛應用。這個系列以其耐腐蝕性能和耐用性而得到廣泛贊譽。主要材質使用GFRPP，可以用來輸送多種腐蝕性的液體。MD系列因其結構小巧，非常適合用作照相沖洗設備和其它裝置的OEM產品。
1.絕對防漏：MD系列是小巧，高性能的磁力驅動離心泵。無軸封設計，泵體完全密封，絕對防漏，不會引起泵體腐蝕及污染的煩惱，是理想的腐蝕性液體輸送泵。
2.持久耐用：MD系列的泵體材料采用聚炳烯混玻璃纖維（GFRPP），及陶瓷材料，大部分的化學液體均可安全輸送。
3.規格齊全：MD系列泵的最大流量由每逢、分鐘5升至130升，有軟管接口和螺紋接口選擇，MD系列泵適用于酸堿類的液體輸送，按液體比重而選擇不同的葉輪，可輸送多種高比重的液體而不致超負載。
4.經濟高效能：除標準型號外，還有特別設計的大流量、低揚程；或小流量、高揚程的型號。故可選擇較經濟而比標準型號更高效率的泵（大流量或高揚程）。
5.容易操作及維修：泵體組件規格化，使保養、裝卸、檢驗均簡單便捷。

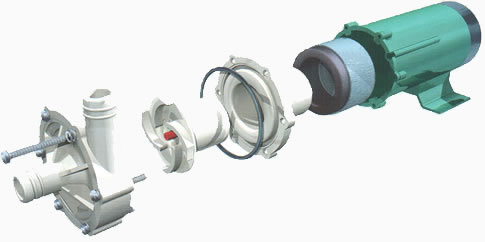

6.工作原理：MD系列離心泵是被一對連在葉輪和電機軸上的磁鐵驅動的。在結構上不象傳統離心泵，無軸封。泵腔被后殼隔開，電機帶主動磁旋轉。主動磁和被動磁的耦合力矩帶動葉輪旋轉，從而實現液體輸送。（資料下載：Iwaki MD）
MD-30R-N MD-6 MD-55R-N MD-100R
MD-30R-N 專用附件
專用附件：
聯關節作為專用的附件，材質為PVC，可與三種型號相匹配(13mm，16mm和20mm直徑)。采用密封圈，擰緊時以防止螺扣被過度上緊而造成損壞。
過流端材質
型號 泵殼 葉輪 泵軸 軸套 止推環 O形圈
材質 GFRPP GFRPP或CFRPP 鋁陶瓷 PTFE注 鋁陶瓷或PE FKM或EPDM
  注：MD-70RZ采用PPS材質
規格
型號 軟管連接 螺紋連接(M) 最大流量 最高揚程 標準工況點 溫度范圍 比重限制 馬達
入口 出口 入/出口 聯管節 L/min m m-L/min 輸出W 輸入W 相位
MD-6 14mm 14mm - - 8 1 0.8-2.8 0-80℃ 1.2 3 22 1
MD-6Z 14mm 14mm - - 5.5 2.1 1.5-3.2 0-80℃ 1.1 3 24 1
MD-10 14mm 14mm - - 11 1.5 1-5 0-75℃ 1.1 6 35 1
MD-15R(M)-N 14mm 14mm G3/4 13mm 16 2.4 1.5-8 0-80℃ 1.3 10 26 1
MD-20R(M)-N 18mm 17mm G3/4 16mm 27 3.1 2-17 0-80℃ 1.1 20 40 1
MD-20RX(M)-N 26mm 26mm G1 20mm 46 1.8 1-30 0-80℃ 1.3 20 40 1
MD-20RZ(M)-N 18mm 18mm G3/4 13mm 10 4.9 4-6 0-80℃ 1.1 20 40 1
MD-30R(M)-N 20mm 20mm G3/4 16mm 32 3.8 2.5-16 0-80℃ 1.3 45 60 1
MD-30RX(M)-N 26mm 26mm G1 20mm 62 2.9 2-32 0-80℃ 1.1 45 70 1
MD-30RZ(M)-N 18mm 18mm G3/4 13mm 15 8 6-10 0-80℃ 1.0 45 70 1
MD-40R(M)-N 20mm 20mm G3/4 16mm 45 4.6 4-22 0-80℃ 1.1 65 90 1
MD-40RX(M)-N 26mm 26mm G1 20mm 75 3.3 2-47 0-80℃ 1.1 65 85 1
MD-40RZ(M)-N 22mm 22mm G3/4 16mm 22 10 8-10 0-80℃ 1.1 65 110 1
MD-40RZ-5(M)-N 22mm 22mm G3/4 16mm 12 11.5 10-8 0-80℃ 1.1 65 110 1
MD-55R(M) 26mm 26mm G1 20mm 60 5.6 4-30 0-80℃ 1.2 90 130 1
MD-55R-5(M) 26mm 26mm G1 20mm 70 8.2 4-45 0-80℃ 1.2 90 170 1
MD-70R(M) 26mm 26mm G1 20mm 86 6.7 4-50 0-80℃ 1.0 150 265 1或3
MD-70RZ(M) 20mm 20mm G3/4 16mm 40 14.3 12-24 0-80℃ 1.0 180 275 1或3
MD-100R(M) 26mm 26mm G1 20mm 120 8.6 6.5-60 0-80℃ 1.2 260 245 1或3
MD-100R-5(M) 26mm 26mm G1 20mm 135 11.7 9-60 0-80℃ 1.1 260 365 1或3
共同參數
·比重極限是當介質粘度為1mPa.S及在最大流量時的數值。
·電機輸入功率為輸送清水時的數值。

日本易威奇Iwaki-MD-F系列磁力泵

易威奇磁力泵-MD-F系列：優良的耐腐蝕性能，結構緊湊的小型磁力泵。
1.可輸送高比重強酸：MD-F系列可用來輸送強酸。根據液體比重和電壓頻率有三種葉輪可供選擇，可輸送諸如濃硫酸的高比重強酸液而不致超負載。
2.強耐腐蝕性能：泵主要有耐腐蝕性能極強的CFRETFE組成，專門用來輸送強腐蝕性液體。泵軸、軸承和其它滑動部件均采用SIC陶瓷，可用來輸送絕大部分化學液體。
3.無軸封結構，完全無泄露：與其它日本易威奇耐腐蝕磁力泵相同，這個系列也采用磁力驅動方式，完全解決了液體的泄露問題。
規格
型號 葉輪型式 螺紋式接口 最大流量 最高揚程 標準工況點 溫度限制 比重極限

電機
L/min m m-L/min 輸出W 輸入W 相位
MD-15F-N X NPT1/2 10 4.1 3-5 0-80℃ 1.2 10 38 1
Y NPT1/2 9 3 2-5 0-80℃ 1.9 10 30 1
MD-30F-N X NPT1/2 13 8 5.5-8 0-80℃ 1.5 45 70 1
Y NPT1/2 10 6 4.5-6.5 0-80℃ 1.9 45 70 1
MD-55F X R1 65 7.8 6.4-30 0-80℃ 1.3 90 170 1
Y R1 60 5.4 3.8-30 0-80℃ 2.0 90 130 1
MD-100F X R1 125 10.5 7.5-65 0-80℃ 1.2 260 350 1或3
Y R1 115 8.5 6-30 0-80℃ 2.0 260 260 1或3
