安全閥
安全閥又叫泄壓閥，當計量泵吐出側管路發生阻塞時，藥液可經由安全閥回流至原藥桶，不致使計量泵吐出側壓力持續上升，破壞計量泵及管路，一般安全閥設定壓力通常小于計量泵之最大工作壓力或系統能承受壓力約1KGF/CM2左右。
第一節. 概 述
此系列安全閥是隔膜閥，僅當流體壓力大于其設定壓力時打開，這確保了在計量泵吸入行程時不會有流體由于慣性或虹吸作用流入排出管路。該閥在泵運行時還可以作為防虹吸閥。
安全閥上有兩個側孔，沒有底孔，在閥門底部有一個箭頭指示流向。
此系列安全閥通過抵消吸入慣性和防止工藝壓力低于吸入壓力時的系統虹吸，在計量泵排出端保持一壓力以確保精確計量。在泵的排出行程，壓力作用于隔膜，將其抬離閥座，而使得輸送的液體通過。當泵的排出流量減小到0時（吸入行程），彈簧使隔膜復位，將泵出口和閥門之間的低壓液體分開，這就保證了泵出口止回閥上有恒定的正壓。
第二節. 安 裝

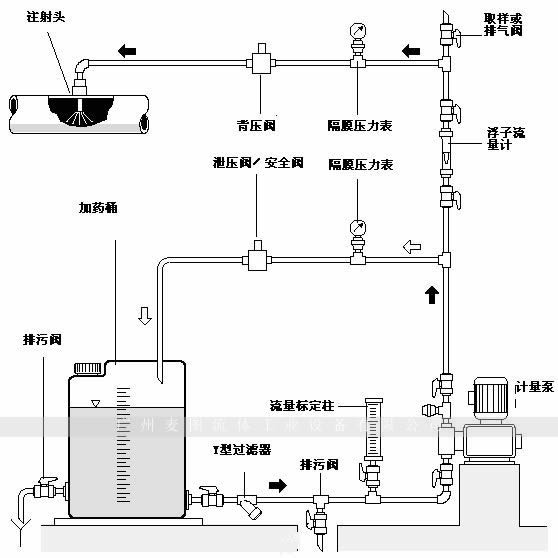

通常,如果管路中自然壓力低于泵出口最小允許壓力,在泵的出口管路上應安裝安全閥，壓力通常為50psi。安全閥應當安裝在泵的排出管路，并且應靠近泵。但對一些系統，當排放管口徑較小而管路較低時，可能需要將安全閥安裝在投藥點附近。安全閥的出廠設定壓力為50psi（除非另有聲明）。如果需要現場調節，請參照第三節中“安全閥壓力設定”。
在泵排出口和安全閥之間設置脈動阻尼器或調壓室有助于提高安全閥的性能。脈動阻尼器將吸收泵的峰值流量，允許閥門在平均開度下運行。這樣安全閥不會在泵排出行程時開大，而在該行程的終了時關閉，隔膜可以保持在平均位置，而不必大開或緊閉。脈動阻尼器不僅可以大減小閥門運動部件的磨損，還可以減小輸送液體的脈動，改善流體流量特性。
第三節. 操 作
準備工作
在啟動裝有安全閥的系統前，應先確認閥門已設定在合適的壓力。閥門壓力在出廠時已經預先設定好，如果需要自行設定壓力，請參考下面的“調節設定壓力”章節。
確認閥門接管正確，并且閥門設定壓力正確。
安全閥壓力設定
應當在閥門已裝好，泵運行時進行閥門的壓力設定，在泵和安全閥之間安裝一個壓力表，從最小壓力開始調節閥的調節螺釘直到壓力表到達所希望的壓力值。順時針轉動螺釘可使設定壓力增大，逆時針則減小，每轉一整圈約使壓力改變8psi。
警告：
拆卸前確認系統不帶壓，已用清水將化學管路洗凈。
先擰松調節螺釘(使用特殊調節螺釘工具),從上閥體上卸下壓力彈簧。拆下四個螺母，卸下上閥體，此時即可檢查和更換內部零件。安裝完成后裝上閥體，重新擰緊四個螺母，調節螺釘?shù)奈恢檬怪c組裝前位置大致相同。如果需要精確的設定壓力。見第三節“安全閥壓力設定”。
為了保持安全閥良好的工作狀態，每半年進行一次如下的工作：
1. 更換隔膜。
2. 檢查壓力彈簧，支撐盤，閥底座是否有明顯的銹跡、磨損、點蝕或腐蝕。應更換任何損壞的部件。

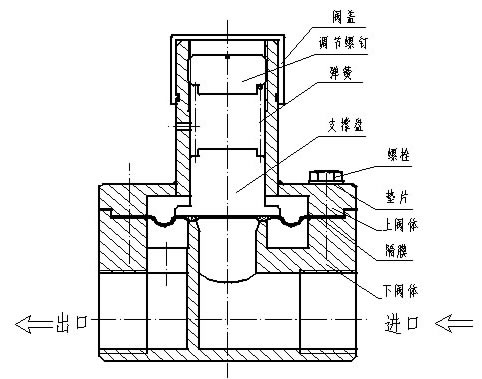

第四節. 結構圖

二、常用型號
VS1TP，VS2TP，VS3TP，VS4TP，VS5TP，VS6TP，VS1TT，VS2TT，VS3TT，VS4TT，VS5TT，VS6TT，VS1TS，VS2TS，VS3TS，VS4TS，VS5TS，VS6TS |
