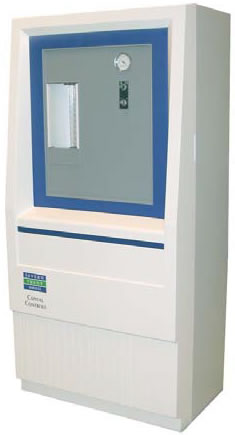

FX4400/FX5500系列落地柜式加氯機

　　FX4400/FX5500系列落地柜式加氯機是真空操作的溶液投加裝置，可以手動或自動控制。一個完整的加氯機由三部分組成：1個真空調節器，1個控制模塊和1個水射器�？刂破骺梢灾苯友b在柜體上。柜體由玻璃纖維增強聚酯制成，柜體堅固且表面光光滑，易于清潔維護，不使用油漆。
　　加氯機投加速度取決于氣源的最大抽吸率。流量計安裝在控制模塊上，流量選擇范圍很寬。FX4400最大投氯量范圍從10 to 3000lb/day(0.2 to 60kg/h)。FX5500最大投氯量范圍從1,000 to 10,000 lb/day (20 to 200 kg/h)。
　　當需要自動控制時，安裝在柜中的Chloromatic閥將對來自水流量計和/或余氯分析儀的信號做出響應。控制器從處接收信號。
　　水射器有一個固定的噴嘴和喉頸，其尺寸取決于最大投氯速度和水源及氯液管線存在的水力條件。
　　幾個控制模塊可以一起使用構成多點投氯系統。來自真空調節器的氣流可以被分配輸送到幾個投加點，輸送到任一投加點的流量可以是手動控制，也可以是自動控制。所有投加點的流量總和不能超過真空調節器的最大容量。
　　相似加氯的裝置可用于投加二氧化硫、氨氣和二氧化碳投加。FX4400最大能力是二氧化硫2000lb/day，氨氣1000lb/day，二氧化碳1500lb/day。FX5500最大能力是二氧化硫10,000 lb/day，氨氣4800 lb/day，二氧化碳6200 lb/day。

設計特點：
先進的結構：音速流微壓控制原理，減少了可動部件，提高了預期壽命和可靠性。集成電路和專門耐腐、抗干擾的電氣外殼提高了自控的可靠性。
控制信號：Choromatic閥確保準確響應代表水流量和余氯值的電信號.Choromatic閥能同時接受流量比例和余氯控制信號.
安全：全真空運行以保護操作人員和設備。內裝式結構設計可以防止非正常運行條件下?lián)p壞加氯機。
多功能性：分離加氯機各部件能允許以最適應加氯系統運行的方式進行靈活選擇和最大限度的滿足現場安裝、運行條件。

技術說明：
真空調節器
　　真空調節器為掛墻或軛鉗式安裝，盡可能接近氯氣源。溫度范圍2-54℃。1個選擇性壓力表安裝在入口歧管上。入口歧管配置25W加熱帶。
　　另一個選擇件是低溫開關，可以感應氯氣再液化現象，觸點額定值10W、120/240V。
FX4400控制模塊
　　水射器真空度由安裝在控制柜前面板上的真空表指示，有英制和公制單位。
　　對于氯溶液的多點投加，每1點都需要1個獨立的控制模塊，控制模塊包含：1個流量計，1個手動和/或自動控制閥，每1個投加點還需要1個水射器。中要總投加量不超過真空調節器的，可以使用任何投加量的組合。
　　在自動控制柜上，前面板的1個選擇開關可以切換選擇手動或自動控制模式。所涉及到的這些開關是同計算機兼容和愛計算機支持的觸點開關，額定值是5A/120V。
　　另有報警開關可以選擇，指示水射器故障抽真空失敗，或氣源被中斷或耗盡時產生過高真空，開關額定值10A/120V。
轉子流量計
　　FX4400標準的流量計可用于下列最大加氯量：10，25，50，100，200，300，500，1000，2000 and 3000lb/day(200g/h，500g/h，1，2，4，6，10，20，40 and 60kg/h)。流量管有英制和公制2種單位對應。

　　FX5500標準的流量計可用于下列最大加氯量：1000, 2000, 4000, 6000, 8000, and 10,000 lb/day（20, 40, 80, 120, 160 and 200 kg/h）。流量管有英制和公制2種單位對應。如果需要低容量多點投氯，可以選用FX4400系列。
