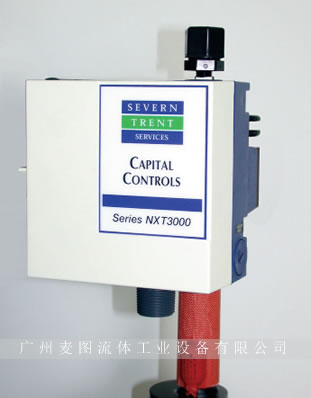

NXT3000系列大容量氣體投加裝置為真空運行、溶液式投加系列產品，氣體投加系統主要包括真空調節器、流量管和水射器，可以滿足用戶投加氯氣、二氧化硫、氨氣或二氧化碳等氣體的需要。NXT3000系列是一個高質量多用途系統，采用音速流運行方式，不需要對流量控制閥兩側的壓差進行調節。先進可靠的設計、堅固的制造工藝以及優質材料的使用，保證了這一設備在整個壽命期中始終氣體投加精確、維修保養量小和運行安全可靠。
NXT3000加氯機投加量取決于氯瓶的最大抽氣量以及真空調節器的位置。真空調節器與歧管組合安裝于氣源上。安裝集液管和加熱器防止液化氣體流到真空調節器。
可根據投加需要提供相應流量管。流量管為遠程安裝。系統僅需安裝一個控制閥（自動或手動）。多個加氯機組合在一起構成一個多點投加系統，從真空調節器流出的氣體通過手動或者自動控制分流向多個投加點。 各個投加點的總流量不可超過真空調節器的容量。
需要自動控制時，可以配裝一個Chloromatic閥，該閥根據流量管和/或余氯分析儀控制器信號，做出響應。
NXT3000系列真空加氣系統的真空源可有多種選擇，通常情況下使用2英寸法蘭水射器（3000磅/天投加量的采用3英寸水射器），EJ17用于氨氣投加。這些水射器內置一個止回閥和一個應急溢流排出閥，當水射器停止工作時，防止水或工藝液體進入氣體（真空）管路。另外， CHLOR-A-VAC噴射混合器也可用作系統的真空源。
需要不間斷加氯時，每真空調節器內均有內置式自動切換裝置，只需要兩個真空調節器，不需要另外的切換模塊或切換閥，即可實現自動切換。只需一個真空調節器即可實現3000磅/天(60千克/小時)氯氣投加量。投加二氧化硫、氨氣、二氧化碳的裝置與加氯裝置相似，制造材質不同，二氧化硫的最高投加量為2000磅/天（40千克/小時）（流量管限制投加量，真空調節器投加量可高達3000磅/天）；氨氣——最大投加量可達1000磅/天（20千克/小時）；二氧化碳——最高投加量1500磅/天（30千克/小時），最大投加量取決于氣源。
技術參數：
投加量：提供以下規格（最大投加量）的標準流量管：氯氣1000、2000及3000磅/天（20、40及60千克/小時）三種。流量管均采用英制和公制兩種刻度。只要總投加量不超過真空調節器的容量，多點投加系統中各個投加點的投加量可以任意組合。
流量管量程：每個流量管均為20：1。所有規格的刻度表長度均為10英寸（25.4厘米），便于讀數。所有氯氣、二氧化硫和氨氣管均可直觀讀取。
水射器要求：水流經水射器，產生加氯機運行所需要的真空。用水量及所需進氣壓力，由投加氯氣量及水射器所在氯溶液管路系統的背壓決定。流經水射器的水必須盡可能干凈清潔。如使用高溫水(指溫度在80°F/26℃以上的水)，氣體的溶解度會降低而影響水射器的性能。應參考水管生產廠家提供的關于該P(yáng)VC管減壓值的說明。所提供的水射器可以在溶液管路背壓200磅/平方英寸(1380kPa)以下運行。水射器采用壁掛式安裝，配有一個止回閥和一個應急放空口以防止水流到真空調節器。
NXT3000系列大容量加氯機安裝：真空調節器為壁掛式或歧管安裝方式。真空調節器安裝有一體化歧管集液管與過濾器，保護設備不被液態氯損壞（最高可達噸級罐的排出管容量）。集聚的液態氯通過25瓦電加熱器蒸發。自動控制閥（Chloromatic）為壁掛式獨立安裝。歧管含一個5.9平方英寸0.01微米孔徑的過濾芯。
自動切換裝置：一個自動切換裝置由兩個真空調節器組成。操作者選定其中一個調節器，使氣體流出至氯氣耗盡。此時第二個真空調節器打開，加氣繼續進行。每個真空調節器上有一個指示器，可指示其處于備用、運行、空瓶狀態。
控制模式：氣體投加裝置通過流量控制閥進行手動或自動控制。使用手動控制時，流量管組件中有一個手動流量控制閥。對于自動控制模式，另有一個單獨的控制閥。
Chloromatic閥：Chloromatic閥有兩個主要部件：即控制閥和控制閥執行器。執行器有兩種制式，單信號輸入和雙信號輸入。單信號輸入執行器可接收響應以下任何一種信號：4-20、0-16，或0-20mAdc;1-5、0-4，或0-5Vdc(通常來自流量計)。 雙信號輸入閥執行器可接收響應上述任意兩種信號。 第二個信號通常來自余氯分析儀控制器。Chloromatic控制閥的溫度限制范圍在20 至 125°F (–7 至 +52°C)。 詳情請參閱100.0310號產品樣本。
備選項：包括一個氣壓表和一個低溫開關，可探測液化氣體存在與否，其接觸器的最大額定功率為10W，120V。 |
